近日，广东省科学院新材料研究所热喷涂中心刘敏团队联合上海大学任忠鸣团队、都柏林圣三一大学殷硕团队、西北工业大学李文亚等团队进行攻关，利用先进冷喷涂技术，在金属结构材料增材制造方面取得了突破性成果——在原位固态增材制造过程中，实现传统纯铜材料的强塑性协同提升！

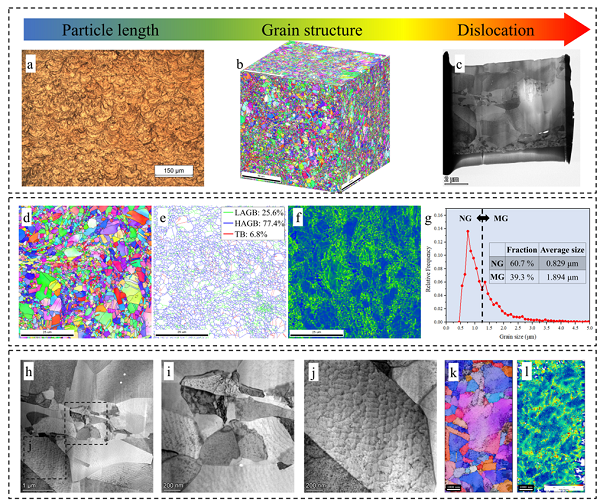

CSAM Cu的多尺度显微组织观察

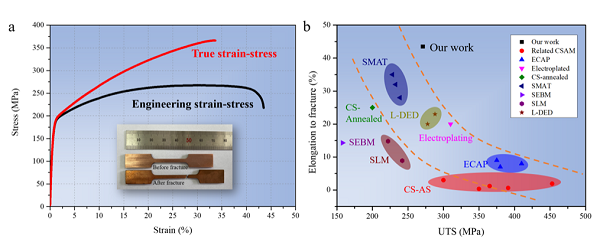

冷喷涂增材制造纯铜的拉伸性能
结构材料领域追求的目标之一是获得既强又韧、综合性能优异的金属材料，但材料强塑性的同步提升，是极具挑战性的课题。本研究通过冷喷涂固态增材制造技术，在材料内部实现了完整的异质微纳梯度结构，获得了具有双峰晶粒特征的纯铜块材，具有优异的强度和延展性（抗拉强度271 MPa，断裂伸长率43.5%，均匀伸长率30%），同时解决了传统冷喷涂脆性的局限问题，进一步提升了纯铜这一传统材料的强韧性。

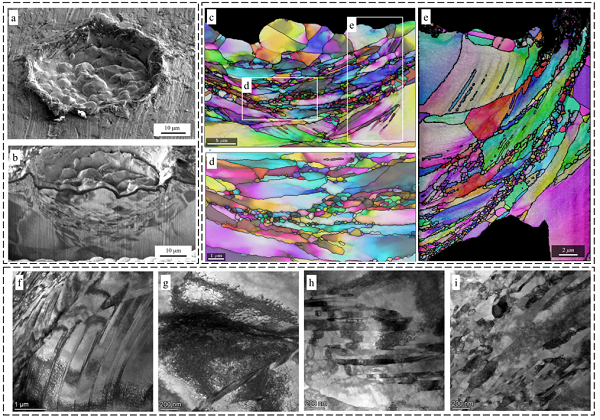

变形单粒子的多尺度表征
相关研究工作以题为“Ductile and high strength Cu fabricated by solid-state cold spray additive manufacturing”发表于《Journal of Materials Science & Technology》。广东省科学院新材料所谢迎春为共同第一作者及通讯作者。该项目得到了广东省特支计划，国家自然科学基金、广州市重点研发, 广东省对外科技合作等项目资助。
论文信息：
Chaoyue Chen，Yingchun Xie，Shuo Yin，Wenya Li，Xiaotao Luo，Xinliang Xie，Ruixin Zhao，Chunming Deng，Jiang Wang，Hanlin Liao，Min Liu，Zhongming Ren
原文链接：
https://www.sciencedirect.com/science/article/pii/S1005030222005989
（广东省科学院新材料研究所/供稿）
附件下载：
